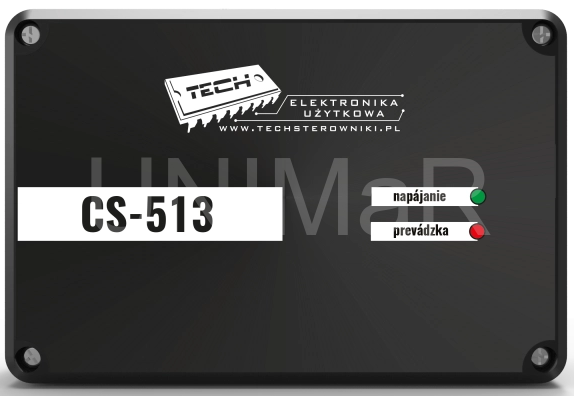

Integrátor vstupů TECH EU-513 - 5x 230V

Integrátor vstupů TECH EU-513 - 5x 230V

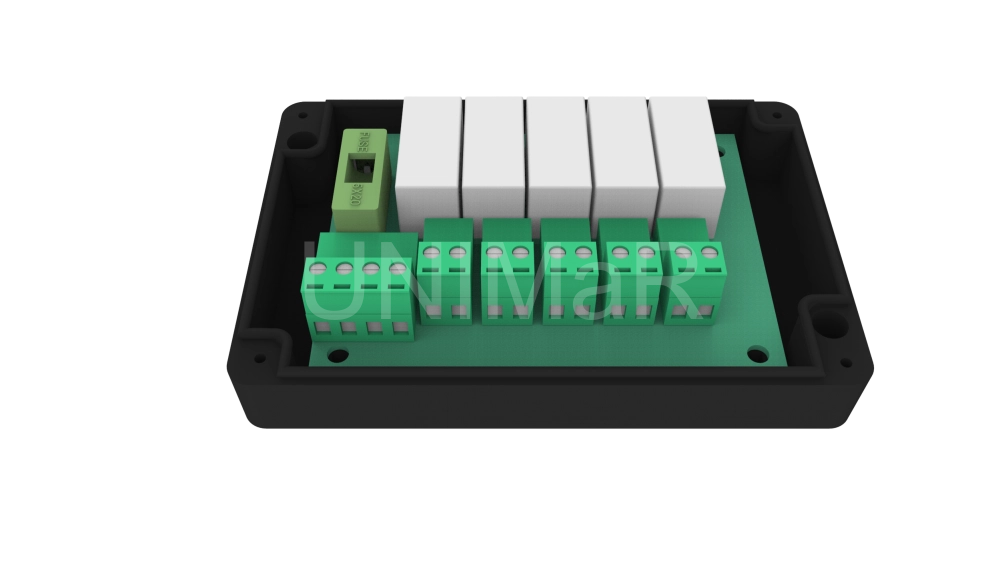

Integrátor vstupů EU-513 umí spojit až 5 napěťových vstupů do jednoho ovládaného výstupu 230V nebo beznapěťového výstupu.

Využití TECH EU-513: zejména při řešení dvou okruhů vytápění z jedné EU-L-8 nebo EU-L-7.

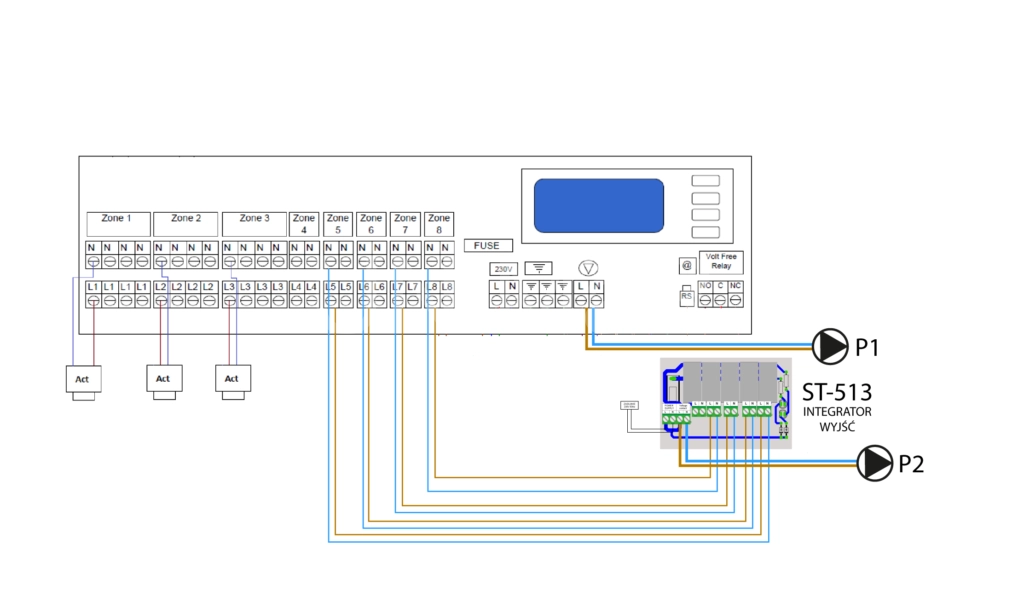

Varianta 1

Výstupy pro pohony (jeden z každé zóny) propojíme přes EU-513 a dostaneme jeden výstup 230V pro ovládání druhého čerpadla.

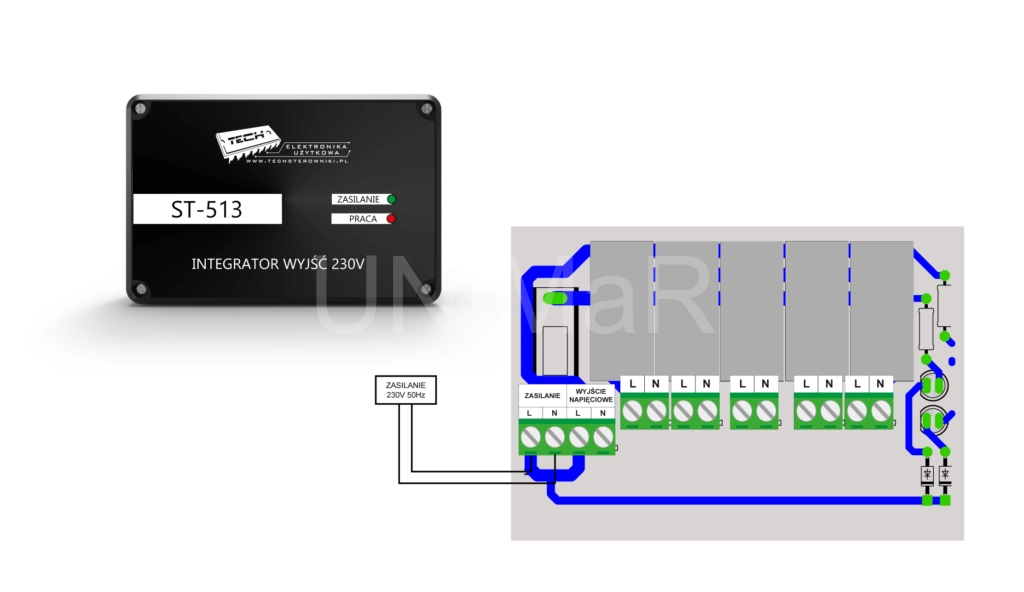

Varianta 2

Výstupy pro pohony (jeden z každé zóny) propojíme přes EU-513 ale EU-513 nepřipojíme na 230V, potom to bude integrovaný beznapěťový výstup, který použijeme pro připojení k hlavní regulaci na místo pokojového termostatu např. k EU-i-1 nebo EU-i-2.
