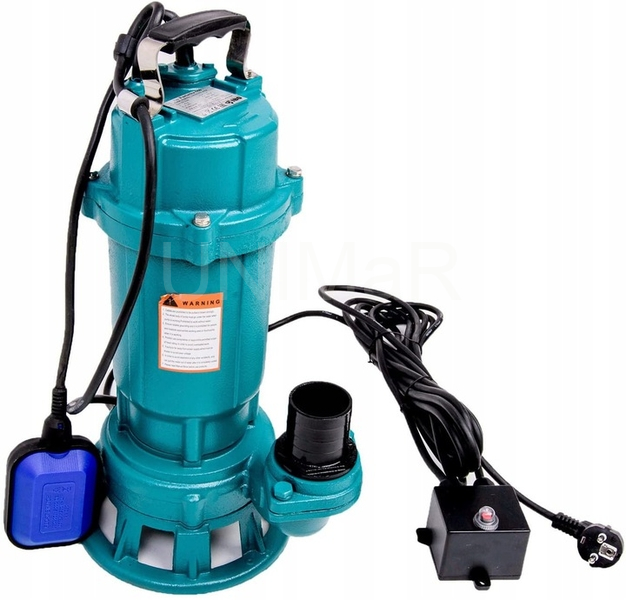

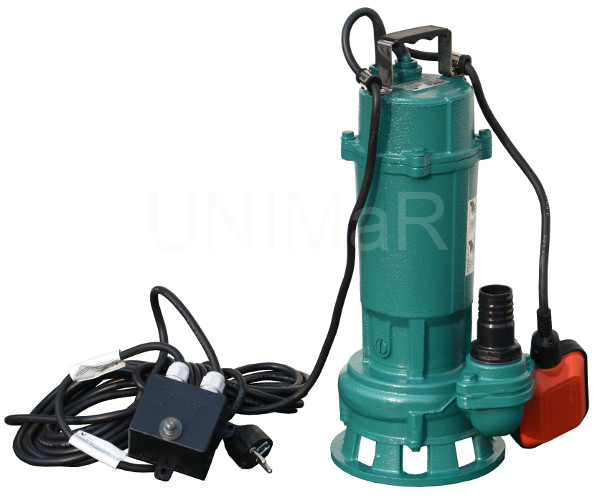

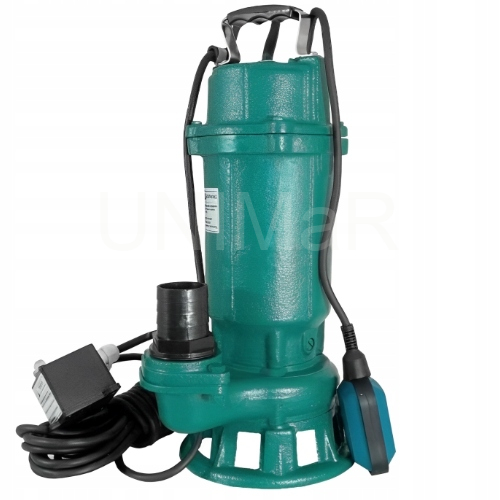

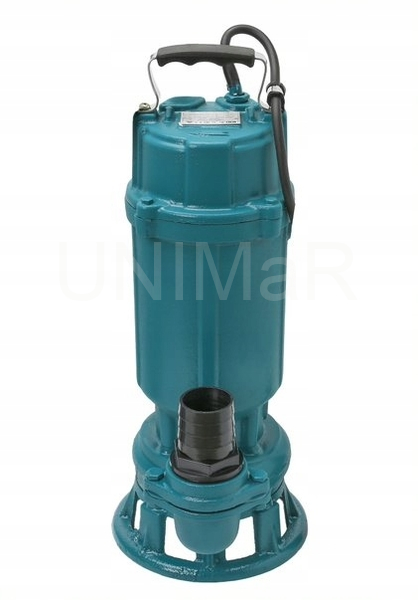

Kalové čerpadlo IBO VANTEC FURY 370 s drtičem 370W 12000 l/h

Kalové čerpadlo IBO VANTEC FURY 370 s drtičem 370W 12000 l/h

Představujeme Vám ponorné kalové čerpadlo IBO VANTEC FURY 370 – řešení pro efektivní a spolehlivé čerpání znečištěných vod. V dnešním dynamickém světě je důležité mít k dispozici nástroje, které nejenže zvládnou náročné podmínky, ale také přinášejí bezstarostnou a dlouhodobou službu. IBO VANTEC FURY 370 je přesně takovým nástrojem.

Ponorné kalové čerpadlo IBO VANTEC FURY 370 vyniká především svým inovativním „šroubovým“ drtičem, který zaručuje, že nečistoty budou efektivně rozdrceny a bez problémů odvedeny. Žádný kal, splašky či odpadní vody nejsou pro toto čerpadlo překážkou. Díky plovákovému spínači navíc čerpadlo pracuje zcela automaticky, adaptuje se na aktuální potřeby čerpání a ušetří Vám čas i energii.

Spolehlivost je klíčová, a proto je IBO VANTEC FURY 370 vybaveno ochranou proti přetížení, která zajišťuje jeho dlouhodobě bezproblémový provoz. Materiály, jako je litina, ze kterých je čerpadlo vyrobeno, garantují vysokou odolnost proti mechanickým poškozením a chemické korozi, čímž prodlužují životnost Vaší investice.

Využití čerpadla FURY 370:

• Čerpání dešťové vody, vsakovací vody a domovních splašků
• Nouzové odvodnění zatopených oblastí
• Přečerpávání čistých nebo středně znečištěných kapalin, ale bez kamenů nebo podobných velkých předmětů

Přednosti čerpadla:

• Mimořádně účinný "šroubový" drtič

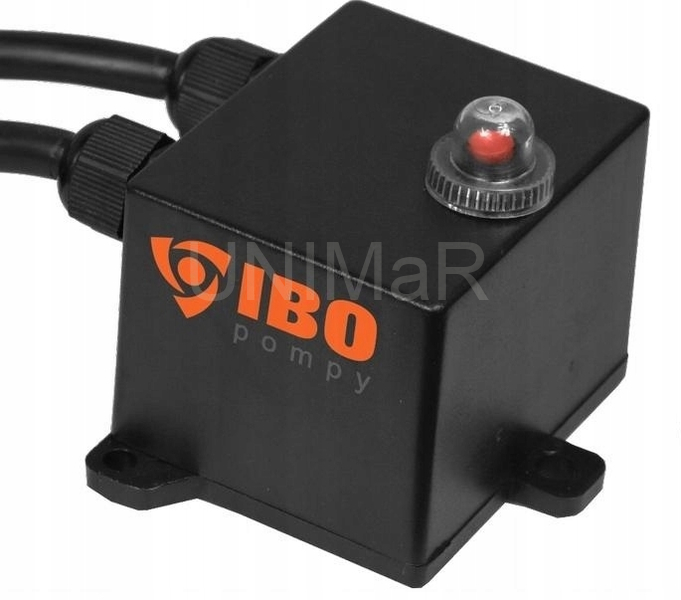

• Jistič namontovaný na napájecím kabelu
• Vypouštěcí otvor se závitem, který umožňuje snadné připojení vypouštěcí hadice pomocí svorky nebo rychlospojky

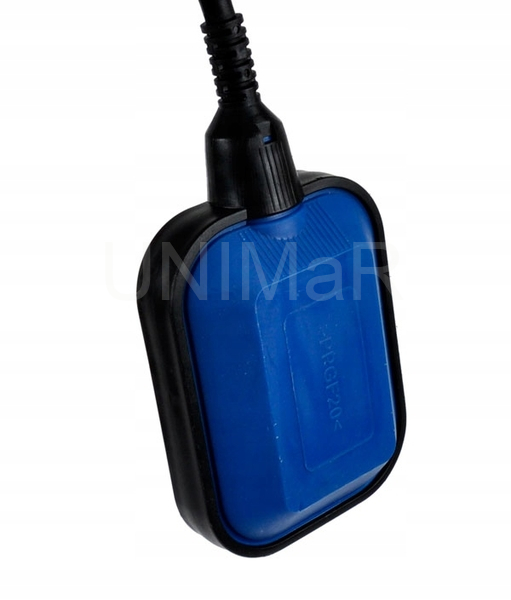

• Plovákový spínač kontrolující provoz čerpadla a chránící před chodem nasucho
• Tepelná ochrana zabudovaná ve vinutí motoru

Materiálové provedení :

• Kryt motoru, těleso čerpadla - šedá litina
• Hřídel - nerezová ocel AISI 304
• Oběžné kolo - šedá litina
• Nůž - šedá litina/nerezová ocel AISI 304
• Mechanická ucpávka - keramika/grafit/NBR

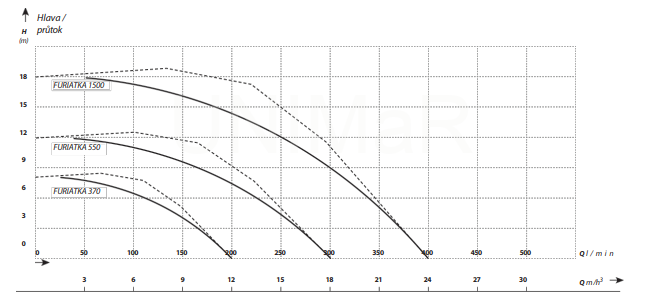

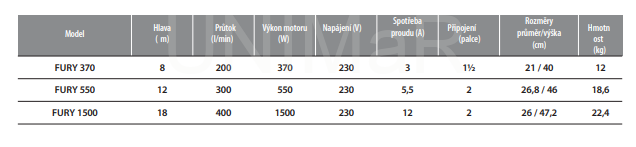

Technické specifikace čerpadla:

• Napájení: 230 V / 50 Hz
• Výkon: 370 W
• Maximální výtlak: 8 m
• Maximální průtok: 12000 l/h
• Maximální teplota tekutiny 35 °C
• Stupeň krytí – IP68
• Délka kabelu: 10 m
• Průměr připojení hadice: 1½"
• Rozměry: 21/40 cm (průměr/výška)
• Hmotnost: 12 kg
• Drtič
• Plovákový spínač

POZOR : návod k obsluze je základní součástí kupní smlouvy. Nedodržení pokynů uvedených v návodu je porušením smlouvy a vylučuje jakékoliv nároky vyplývající z případné poruchy zařízení způsobené nesprávným používáním. Nedodržení pokynů může vést ke zranění osob nebo zničení výrobku

1. BEZPEČNOST

POZOR : Před uvedením čerpadla do provozu si pečlivě přečtěte návod k obsluze a dodržujte příslušné pokyny. V opačném případě může dojít k ohrožení života, zdraví, poškození životního prostředí nebo poškození zařízení. Bezvadný a bezproblémový chod v první řadě závisí na výběru správného typu čerpadla, s přihlédnutím ke konkrétním provozním podmínkám. Zároveň je nutné dodržovat pokyny uvedené v návodu k obsluze. Nedodržení pokynů a také provedení konstrukčních změn v zařízení může způsobit zánik záruky. Kromě toho je nutné dodržovat i předpisy v oblasti BOZP.

POZOR : Montáž, regulace, provoz, údržba a demontáž musí být prováděny pouze osobami s příslušnou technickou a elektro kvalifikací.

POZOR : Toto zařízení není určeno pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a psychickými schopnostmi, popř. nedostatečnými zkušenostmi a znalostmi, pokud nejsou pod kontrolou nebo neprošli příslušným školením, týkajícím se používání čerpadel, která provedla osoba odpovídající za jejich bezpečnost. Na děti by se mělo dohlížet, aby se zajistilo, že si nebudou se spotřebičem hrát.

POZOR : Jakákoliv manipulace s čerpadlem je povolena pouze po předchozím odpojení od elektrické sítě!

2. POUŽITÍ Čerpadla IP, IP INOX, IPE, IPK, IPC a SWQ jsou určena pro čerpání čisté a znečištěné vody bez pevných abrazivních částic. Čerpadla WQF, SN a SWQ SEPTIC jsou určena k přečerpávání odpadních vod, znečištěné vody a vody ze zaplavených místností bez pevných abrazivních částic. Čerpadla BIG, SWQ PRO a WQ PRO jsou určena k profesionálnímu použití při čerpávání odpadních vod, znečištěné vody a vody ze zaplavených místností. Čerpadla CTR, FURIATKA, TYRAN, FURY a SWQ jsou vybavena drtičem (řezákem) a jsou určená zejména k čerpání odpadních vod z domovních septiků. Čerpadla WQI a KRAKEN jsou určena k profesionálnímu použití při čerpávání odpadních vod z domácích a zemědělských septiků, odvodňování zaplavených místností, budov a garáží. Čerpadla KRAKEN najdou své uplatnění zejména v čistírnách odpadních vod.

POZOR : Průměr pevných částic v čerpaném médiu nesmí přesahovat maximální hodnotu povolenou pro daný typ čerpadla (viz. technická data). Tyto částice nesmí být abrazivního charakteru (např. písek, štěrk apod.). Obsah pevných částic v čerpaném médiu nesmí být vyšší než 10%.

POZOR : Čerpání média s obsahem písku a jiných abrazivních částic vede k rychlému opotřebení spirály, oběžného kola a mechanické ucpávky. Na takto poškozené čerpadlo se záruka nevztahuje a bude na něm provedena placená oprava.

POZOR : Čerpadla nejsou určená k čerpání látek jako jsou : kyseliny, zásady, rozpouštědla, benzin a jiné výbušné a žíravé roztoky, které mohou způsobit poškození čerpadel. Poruchy vzniklé v důsledku čerpání výše uvedených látek mají za následek zánik záruky.

POZOR : Maximální teplota čerpaného média je 35°C.

POZOR : Čerpadla nejsou vhodná k čerpání vody s nadměrným obsahem minerálních prvků, které mohou vytvářet usazeniny na jeho vnitřních dílech. Provoz čerpadla za těchto podmínek vede k předčasnému opotřebení pracovních prvků. Poruchy vzniklé v důsledku čerpání výše uvedených látek mají za následek zánik záruky.

POZOR : Čerpadla nelze používat k čerpání vod s obsahem olejů a ropných derivátů. Provoz čerpadla za těchto podmínek vede k poškození pryžových prvků, např. kabelů a těsnění. Následkem, může dojít k netěsnosti čerpala, či selhání motoru. Poruchy vzniklé v důsledku čerpání výše uvedených látek mají za následek zánik záruky.

POZOR : Médium obsahující dlouhovláknité látky může být čerpáno pouze čerpadly, jejichž součástí je drtící (řezací) zařízení.

POZOR : Čerpadla nejsou určená k použití do prostředí s nebezpečím výbuchu!

3. INSTALACE ČERPADLA Ponorná čerpadla jsou čerpadla, která pracují ponořená v čerpaném médiu. Minimální úroveň ponoru čerpadla během provozu je 25 cm. Čerpadlo smí pracovat s nižší hladinou pouze za předpokladu, že na jeho provoz bude dohlížet uživatel a při jakémkoliv přerušení jeho provozu ho neprodleně vypne (odpojí od elektrické sítě). Přípustný je krátkodobý provoz s částečně vynořeným motorem (max. 5 minut) např. na dočerpání vyprazdňované nádrže. Minimální úroveň ponoru neplatí pro dvouplášťová čerpadla, u kterých je motor chlazen obtékající čerpanou kapalinou – typy IPC a SWQ.

POZOR : Čerpadla nesmí běžet bez čerpané kapaliny – tzv. „nasucho“. Provoz bez čerpané kapaliny vede k nevratnému poškození čerpadla (spálení vinutí motoru). Na takto poškozené čerpadlo se záruka nevztahuje a bude na něm provedena placená oprava. Většina čerpadel je vybavena plovákovým spínačem, což je elektrický ovladač, který čerpadlo automaticky zapíná a vypíná v závislosti na výšce vodní hladiny. Pokud se vodní hladina zvedá, plovákový spínač, jehož těleso je uvnitř duté, stoupá nahoru společně s hladinou. Po dosažení hladiny pro zapnutí sjede kulička uvnitř plováku dolů a sepne elektrický kontakt. Následkem sepnutí dojde k zapnutí motoru a čerpadlo začne čerpat. Během čerpání klesá hladina vody a tím klesá i plovák. Po dosažení hladiny pro vypnutí kulička uvnitř plováku sjede zpět do dutiny plováku, rozepne kontakt, motor čerpadla se zastaví a čerpadlo přestane čerpat. Úroveň hladiny pro zapnutí a vypnutí čerpadla může uživatel nastavit změnou délky kabelu mezi držákem plováku a plovákovým spínačem.

POZOR : Minimální délka kabelu mezi držákem plováku a plovákovým spínačem musí být alespoň 8 cm. Při nedodržení tohoto doporučení může dojít k poškození izolace kabelu (zlomení). Na takto poškozené čerpadlo se záruka nevztahuje a bude na něm provedena placená oprava.

POZOR : Minimální rozměry vyprazdňované nádrže musí umožňovat volný pohyb plováku v čerpané kapalině, aniž by došlo k jeho kontaktu se stěnami nádrže. Pokud se plovák může zachytit o stěnu nádrže, pak musí uživatel přímo dohlížet na jeho provoz a při jakémkoliv přerušení provozu je třeba čerpadlo ihned vypnout, aby nemohlo dojít k selhání čerpadla chodem „nasucho“ Pokud je odčerpávaná šachtice příliš úzká, je nutné zvolit čerpadlo s tzv. integrovaným plovákem, např. čerpadla IPC 550 nebo IPK 400. Voda z čerpadla vytéká pod tlakem skrz výtlačné hrdlo do hadice, která je na čerpadlo napojena hadicovým nástavcem (hadičníkem) nebo rozebíratelnými bajonetovými spojkami. Hadice je dotažena na nástavec (spojku) pomocí nerezové objímky. Při volbě hadice je třeba brát v úvahu, že konečná účinnost čerpadla závisí na průměru a délce této hadice. Čím je její průměr menší a čím je její délka větší, tím menší je účinnost čerpadla na konci hadice. Obecně platí, že hadice může být slabší maximálně o jednu dimenzi než je průměr výtlačného hrdla. Příklad : Pokud je výtlačné hrdlo o dimenzi 5/4“, minimální průměr hadice by měl být 1“. Obdobný princip platí i pro rozdíl mezi hladinou v nádrži, ze které se kapalina čerpá a hladinou, na kterou tuto kapalinu potřebujeme čerpadlem dopravit. Čím větší je rozdíl mezi těmito hladinami, tím nižší je účinnost čerpadla Parametr maximální výtlačné výšky, který je uveden v technických údajích, udává současně maximální tlak generovaný čerpadlem. Při tomto tlaku bude účinnost čerpadla rovna nule.

UPOZORNĚNÍ : Při ponořování čerpadla do vyprazdňované nádrže se čerpadlo spouští pomocí lana, připevněného na madle čerpadla.

VÝSTRAHA !!! Je přísně zakázáno spouštět či vytahovat čerpadlo pomocí napájecího kabelu nebo kabelu plovákového spínače!!! Spuštění nebo vytahování čerpadla pomocí napájecího kabelu nebo kabelu plovákového spínače vede k poškození kabelu, který může mít za následek úraz po zásahu elektrickým proudem. Výrobce nenese žádnou odpovědnost v případě nedodržení tohoto požadavku ze strany uživatele. Na takto poškozené čerpadlo se záruka nevztahuje a bude na něm provedena placená oprava.

POZOR : Pokud jsou na dně vyprazdňované nádrže kameny nebo písek, které by mohly poškodit oběžné kolo čerpadla, je nutno čerpadlo na laně zavěsit do výšky minimálně 0,5 m nad skutečným dnem čerpané nádrže, aby nemohlo dojít k nasátí písku nebo kamenů. Na takto poškozené čerpadlo se záruka nevztahuje a bude na něm provedena placená oprava.

UPOZORNĚNÍ : Kalová čerpadla jsou mazána olejem. Jakákoliv netěsnost může vést k jeho úniku a tím ke znečištění čerpané kapaliny.

VÝSTRAHA !!! Je přísně zakázáno dávat ruce (resp. prsty) do výtlačného nebo sacího hrdla za chodu čerpadla. Mechanismus v čerpadle může způsobit vážné poranění ruky či ztrátu prstů.

4. PŘIPOJENÍ K ELEKTRICKÉ SÍTI

POZOR : Elektrické připojení čerpadla musí provádět pouze osoby s odpovídající kvalifikací a v souladu s příslušnými předpisy!

POZOR : Před připojením na síť elektrického vedení je nutno se přesvědčit, zda údaje na štítku čerpadla - napětí a frekvence, souhlasí s hodnotami v síti (maximální tolerance je +/- 5%).

POZOR : Čerpadlo musí být připojené k elektrické síti pomocí zástrčky se zásuvkou s aktivním uzemněním (žlutozelená žíla je uzemňovací). Výrobce a poskytovatel záruky nenesou žádnou odpovědnost za jakékoliv škody vzniklé nesprávným uzemněním nebo nedostatečnou ochranou.

POZOR : Elektrická síť pro napájení motoru čerpadla musí být vybavena nadproudovou ochranou (jističem), který chrání motor čerpadla před přetížením. Tento jistič musí být zapojen ve vzdálenosti asi 1 m od připojení ke svorkovnici. V případě přetížení motoru musí dojít k odpojení napájení a tlačítko spínače musí vyskočit. Opětovné zapnutí čerpadla stiskem tohoto tlačítka je možné pouze po jeho odpojení z elektrické sítě a po kontrole, zda nebylo zablokováno a případně po odstranění tohoto zablokování. Jakýkoliv pokus o odblokování čerpadla bez předchozího odpojení od elektrické sítě může mít za následek vážné poranění. Skříňka svorkovnice musí být chráněna před nečistotami a vlhkostí. Aby byla zajištěna účinná ochrana motoru před přetížením, musí být tento ochranný jistič správně nastavený na jmenovitý proud vinutí, jehož hodnota je uvedena na typovém štítku čerpadla. Čerpadla sice mohou pracovat bez této ochrany, avšak v případě poruchy způsobené přetížením, je jeho oprava možná pouze na náklady uživatele.

Instalace pro přívod elektrické energie, která napájí čerpadlo, musí být vybavena diferenciálním proudovým chráničem s jmenovitým zapínacím proudem In nepřesahujícím 30 mA. Výrobce a poskytovatel záruky nenesou žádnou odpovědnost za hmotné škody a zranění osob, které vznikly v důsledku napájení čerpadla bez odpovídajícího chrániče.

VÝSTRAHA !!! Je zakázáno zapínat čerpadlo, pokud jsou v čerpané kapalině lidé nebo zvířata.

POZOR : Čerpadlo nesmí být zapnuto a používáno v případě poškození izolace napájecího kabelu nebo kabelu plovákového spínače. V tomto případě je potřeba kontaktovat vašeho prodejce nebo přímo výrobce za účelem výměny poškozeného kabelu. Na mechanické poškození kabelu se záruka výrobce nevztahuje. Použití čerpadla s poškozenou izolací kabelu může vést k zaplavení motoru, případně může mít za následek i úraz po zásahu elektrickým proudem. Pokud čerpadlo pracuje ve větší vzdálenosti od budov a zdroj napájení je tedy možné zajistit pouze s použitím prodlužovacího kabelu, jehož délka je větší než 20 m, pak musí být bezpodmínečně zajištěna kontrola napětí na konci tohoto prodlužovacího kabelu ještě před zapnutím čerpadla. Je třeba vzít v úvahu, že s rostoucí délkou kabelu klesá napájecí napětí na jeho konci.

POZOR : Vzhledem k možnému přetížení a poškození motoru, nemůže být čerpadlo používáno při poklesu napětí pod 210 V. Použití čerpadla za těchto podmínek může vést k přetížení motoru a tím k jeho poškození. Na takto poškozené čerpadlo se záruka nevztahuje a bude na něm provedena placená oprava.

POZOR : U třífázových čerpadel (400 V) zkontrolujte směr otáčení. Šipka na tělese čerpadla ukazuje správný směr otáčení. V době kontroly správného směru otáček je nutno dodržet bezpečnou vzdálenost od hydraulické komory případně od řezacího nože. Do hydraulické komory (spirály čerpadla) nevkládejte žádné předměty!!!

Šipka na tělese čerpadla ukazuje správný směr otáček rotoru. Směr otáčení rotoru čerpadla při pohledu shora na čerpadlo by měl být ve směru hodinových ručiček. Pro ujištění se, že směr otáčení je správný, můžete také čerpadlo zavěsit např. na kladkostroj a na krátkou dobu (max. 5 sekund) spustit motor. Je-li čerpadlo během testu náchylné k otáčení proti směru hodinových ručiček, jsou otáčky správné. Pokud je směr otáčení opačný, musí být vzájemně zaměněny dvě fázové žíly vodiče (viz. obrázek vpravo). Po provedení výše uvedených činností může být čerpadlo ponořeno do kapaliny.

5. ZPROVOZNĚNÍ A UKONČENÍ PROVOZU ČERPADLA

POZOR : Před zahájením jakýchkoliv činností souvisejících se zprovozněním čerpadla je nutné se ujistit, že je čerpadlo odpojeno od elektrické sítě a je zajištěno proti náhodnému zapnutí.

Před zprovozněním zkontrolujte : 1. Zda se oběžné kolo, případně řezací nůž volně otáčí. 2. Správnost mechanického připojení čerpadla včetně hydraulického připojení. 3. Zda má plovák dostatek místa pro jeho správnou funkci. Po provedení výše uvedených činností může být čerpadlo ponořeno do kapaliny. Čerpadlo obecně nevyžaduje odvzdušnění. Pokud však výtlačná hadice neumožňuje únik vzduchu ze spirály čerpadla (zploštění příp. zalomení hadice), měla by být hadice instalována tak, aby vzduch mohl odcházet ze spirály čerpadla. Totéž platí pro hydraulické spojení s pevnou trubkou. V tomto případě se ujistěte, že uzavírací ventil nebo zpětný ventil umožňují odvzdušnění čerpadla. Po provedení výše uvedených operací a kontrol může být čerpadlo připojeno k elektrické síti.

POZOR : Čerpadla mohou pracovat s maximální spínací frekvencí nejvýše 15krát za hodinu. Maximální hustota čerpané kapaliny může být 1,1 kg/l. Pro ukončení provozu (vypnutí) čerpadla stačí odpojit čerpadlo od elektrické sítě. V případě jednofázových čerpadel to děláme vytažením zástrčky ze zásuvky. V případě třífázových čerpadel vypneme jistič.

DŮLEŽITÉ : Po každém použití je třeba čerpadlo vyjmout z vyprazdňované nádrže a nechat ho propláchnout jeho zapnutím v čisté vodě.

6. ÚDRŽBA

POZOR : Před zahájením jakéhokoliv úkonu údržby musí být čerpadlo odpojeno od elektrické sítě.

DŮLEŽITÉ : Čerpadlo by mělo být pravidelně čištěno od usazenin, které jsou v čerpané kapalině. Frekvence tohoto typu údržby závisí na typu média, se kterým čerpadlo pracuje. Jedná se zejména o usazeniny, které, pokud mají adhezivní vlastnosti, přilnou k vnějšímu plášti motoru a mohou způsobit přehřátí.

DŮLEŽITÉ : Stejný problém se týká i hydraulické (spirální) komory. V tomto případě nadměrné množství usazenin sníží hydraulické parametry a může vést zablokování čerpadla.

7. SKLADOVÁNÍ DŮLEŽITÉ : Očištěné čerpadlo je třeba skladovat v suché místnosti.

POZOR : Je třeba zajistit, aby čerpadlo při skladování nebylo usazeno na napájecí kabel. Při delším skladování a kvůli hmotnosti čerpadla by mohlo dojít k poškození izolace kabelu.

LIKVIDACE VÝROBKU Tento symbol znamená, že zařízení nesmíte vyhazovat do běžného komunálního odpadu. Více informací o možnostech recyklace si můžete vyžádat od příslušných místních úřadů. Opotřebený výrobek musí být odstraněn jako odpad výlučně v rámci selektivního sběru odpadu v Síti sběrných míst elektroodpadu v obcích. Při nákupu nového elektrozařízení je spotřebitel oprávněn odevzdat použitý spotřebič bezplatně a bezprostředně do sítě distributora elektrozařízení, jestliže jde o podobný typ a použití. Použité elektrozařízení nesmíte vyhazovat s jinými druhy odpadu.
