SIEMENS SXP45.10-1/24 směšovací sada

SIEMENS SXP45.10-1/24 směšovací sada

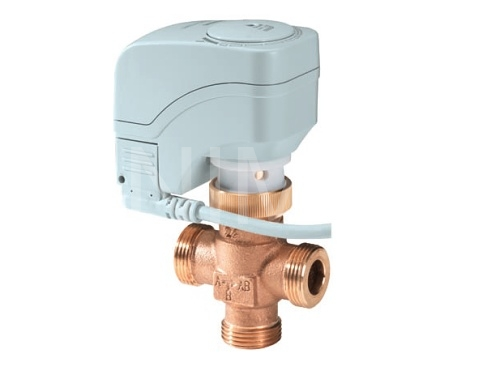

3-cestný směš. ventil VXP45.10-1 + elektr. pohon SSB81 s 1,5m přípoj. kabelem

Sady sestávající z 3-cestného regulačního ventilu a servopohonu s tříbodovým řídicím signálem. Sady jsou navrženy pro regulaci směšovaných topných okruhů, například pro aplikace v rodinných domcích v návaznosti na ekvitermní regulaci. Sortiment pokrývá rozsah výkonů od 2 do 31 kW. Sady se dodávají ve dvou variantách se servopohony pro 230 V AC nebo 24 V AC. Vlastnosti: Armatura: Trojcestný směšovací ventil Tlaková třída PN16 Zdvih 5,5 mm kv hodnoty od 1 do 6,3 m3/h Světlost od DN10 do DN25 Rozsah teplot 1 až 110 °C Vnější připojovací závit od 1/2" do 1 1/4" Materiál tělesa ventilu bronz Rg5 Průtoková charakteristika v přímém směru ekviprocentní, průtoková charakteristika v obtoku lineární   Pohon: Zdvih 5,5 mm Doba přeběhu 150 sekund Napájení 230 V AC nebo 24 V AC Kabel 1,5 m Bezúdržbový převodový mechanismus, odolný proti zablokování Ruční ovládání imbusovým klíčem 3 mm Odpojení záběru momentovou spojkou při přetížení a v krajních polohách zdvihuVýhody: U ventilů dodávaných v sadě SXP45… jsou hodnoty kv v obtoku B - AB pouze 70 % hodnoty kv v přímém směru A - AB. Takto je kompenzována tlaková ztráta kotlového okruhu pro udržení správného směšovacího poměru v celém rozsahu zdvihu ventilu.
